Замена аккумулятора Apple iPod Nano 6
1.
Наконец-то мы добрались до нового плеера iPod Nano с поддержкой распознавания нескольких прикосновений Multi-Touch!
Новенький блестящий плеер Nano рано утром пожаловал к нам на порог, и мы ждём не дождёмся посмотреть, что же у него внутри.

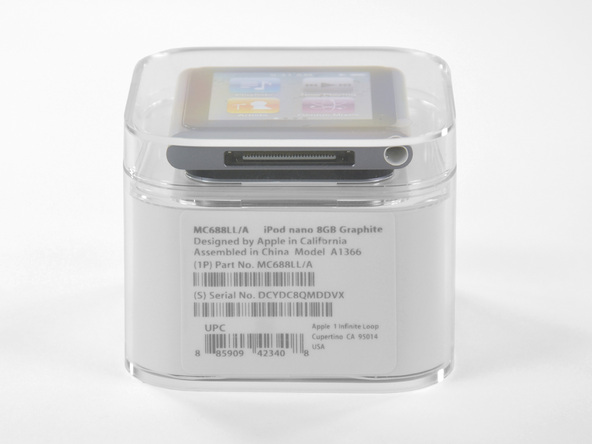

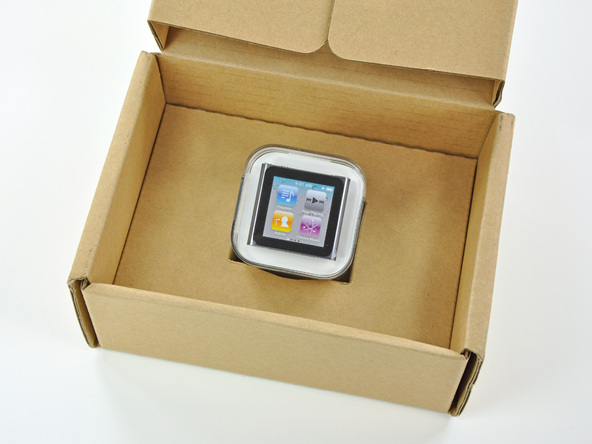

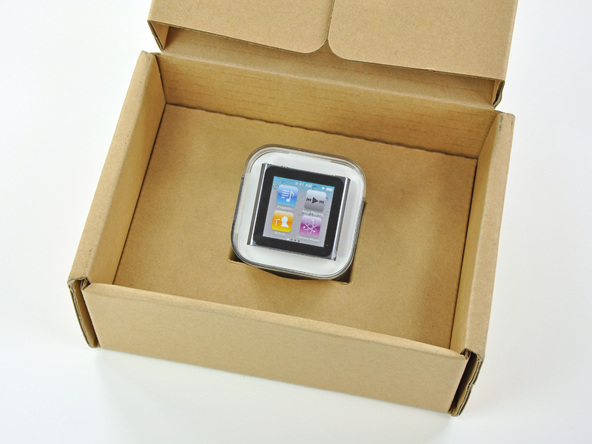

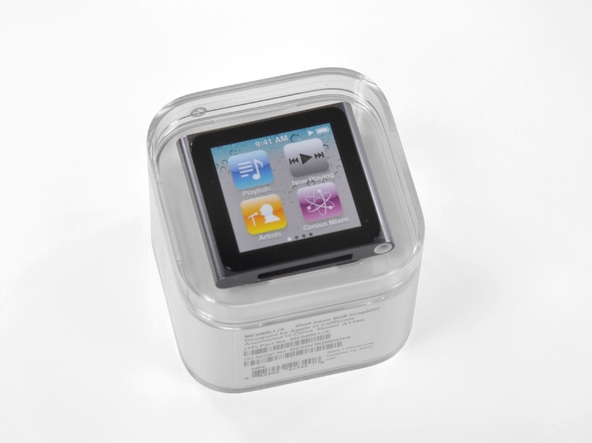

В отличие от iPod Shuffle 4-го поколения, коробка Nano более-менее подходит ему по размеру.

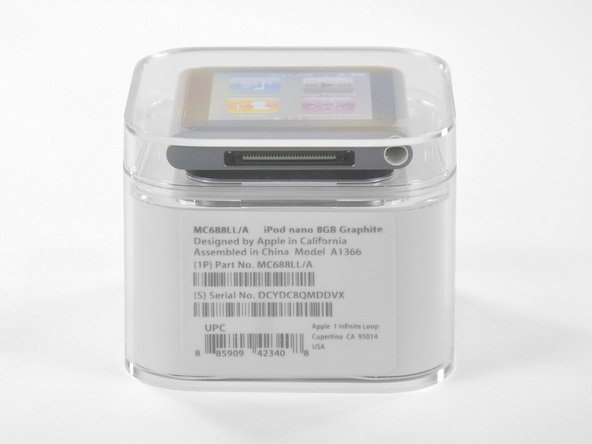

На упаковке указан номер модели Apple: A1366.
2.

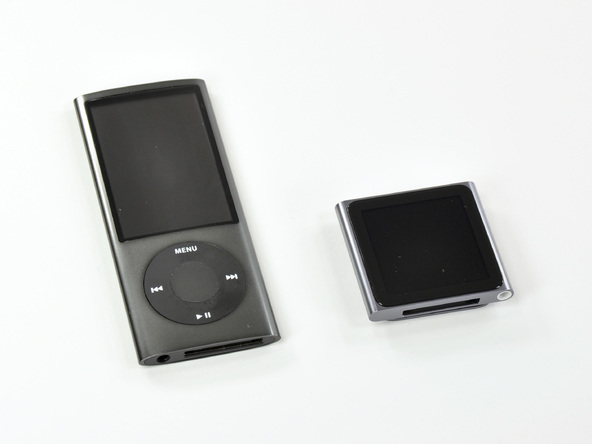

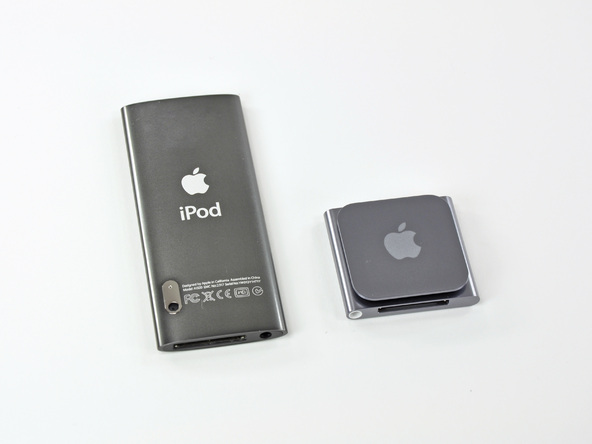

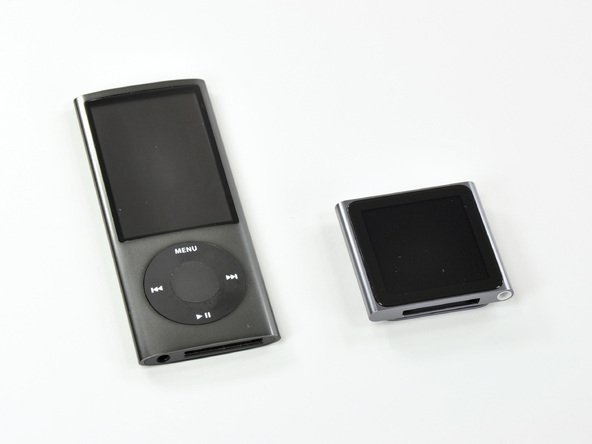

iPod Nano, познакомься с iPod Nano.
Несмотря на соответствие цены прежней модели (149 и 179 долларов за модели ёмкостью 8 Гб и 16 Гб), у нового Nano множество отличий.
Миновало время колеса кнопок, камер и воспроизведения видео.
Настало время мультисенсенсорного экрана [!]. Также у Nano есть кнопки регулировки громкости и кнопка включения режима сна.

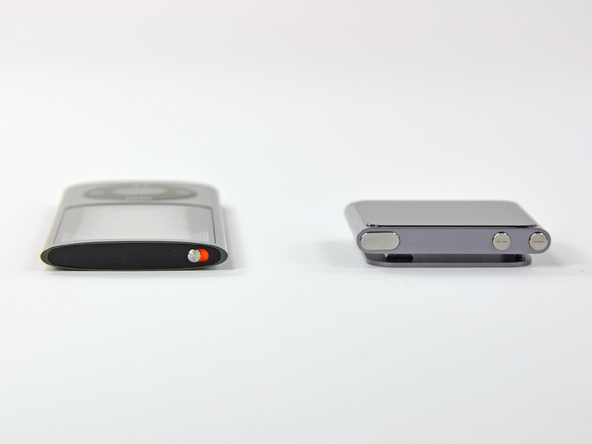

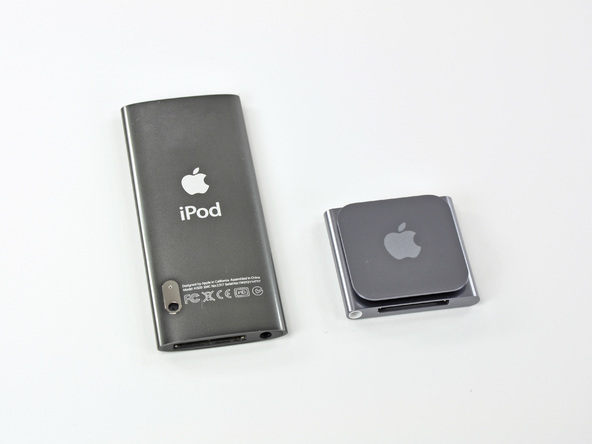

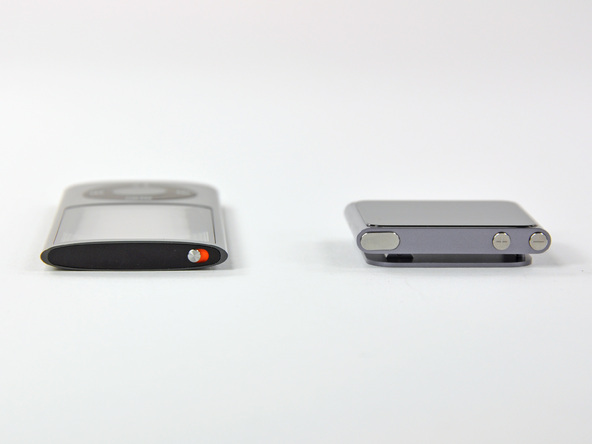

Кроме того, был несколько пересмотрен форм-фактор.
- Размеры Nano 5-го поколения 9,1 x 3,8 x0,6 см, а вес36,3 г.
- Размеры Nano 6-го поколения 3,8 x 4,3 x0,9 см, а вес21 г.
Новый Nano занимает 67% объёма своего предшественника, хотя его габариты меньше более чем вполовину.
3.
Новый Nano больше похож на Shuffle с экраном, чем на мультисенсорный Nano. У них очень похожая конструкция корпуса.

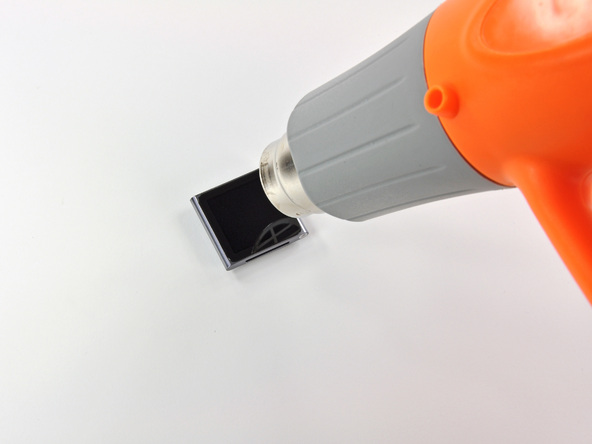

Поскольку шурупов нигде не видно, мы решили сначала прибегнуть к прогреванию для размягчения клейкой основы.

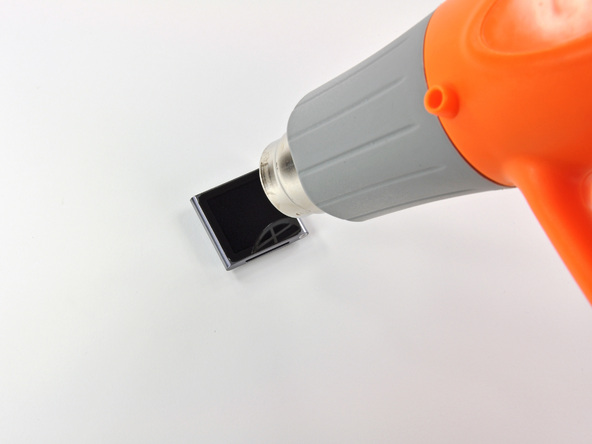

Наш термофен помог размягчить клей, на котором держится дисплей.

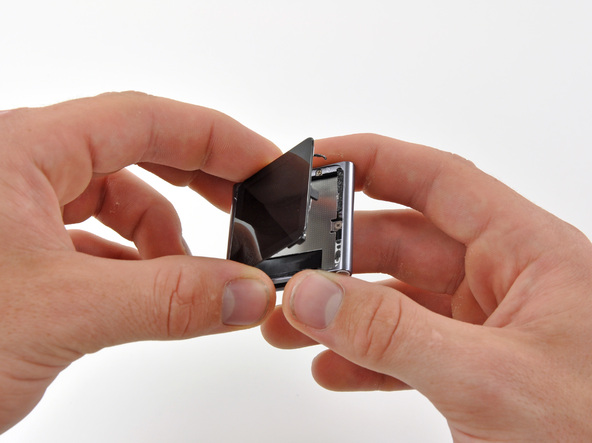

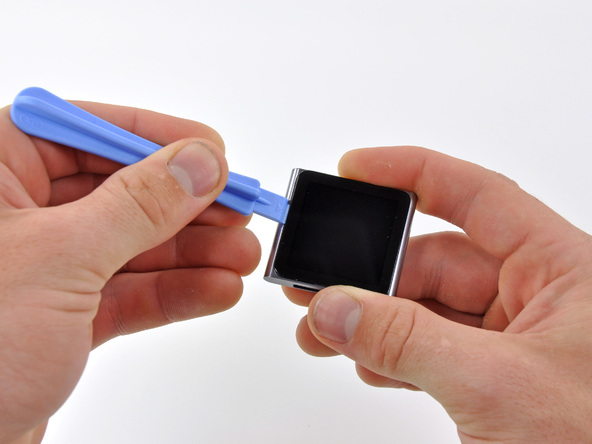

Осторожно поддевая дисплей iPod Nano по периметру с помощью пластикового инструмента для вскрытия корпусов, мы смогли отделить его от корпуса устройства.
4.
И вот мы открыли плеер Nano, словно крохотную книжечку.
Фронтальное стекло Nano выступает примерно на0,3 ммот плоской поверхности корпуса. Вы спросите, почему? Возможно, из-за разъёма для наушников. Apple хотела сделать устройство как можно тоньше, и чтобы изгибы краёв прилегали к стеклу вплотную, корпус пришлось бы сделать потолще. Но предпочтение было отдано слегка выступающему стеклу.
А теперь пора посмотреть, что у плеера внутри!
5.

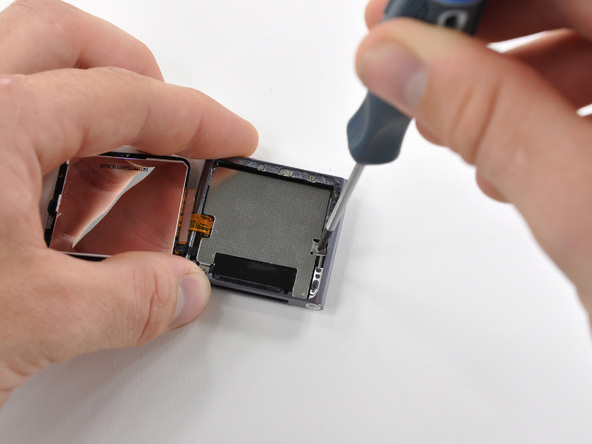

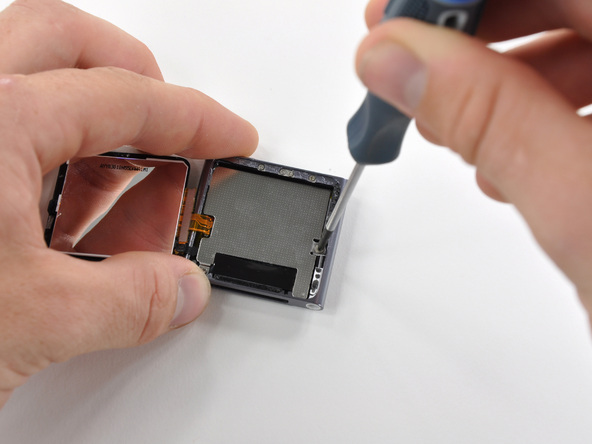

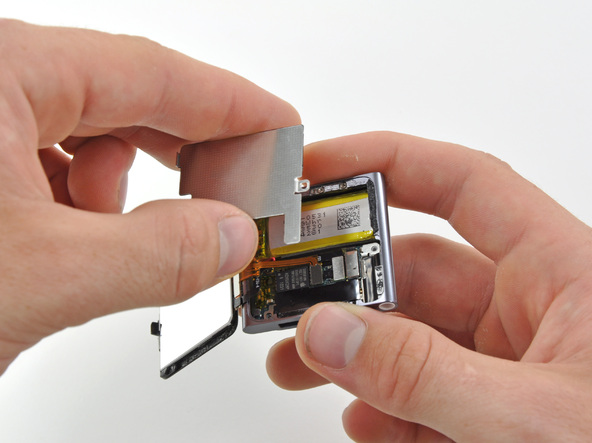

Отгибаем в сторону дисплей, который всё ещё держится на шлейфе, берём нашу верную крестовую отвёртку #00 и быстренько выкручиваем 2 шурупа крепления электромагнитных щитов.

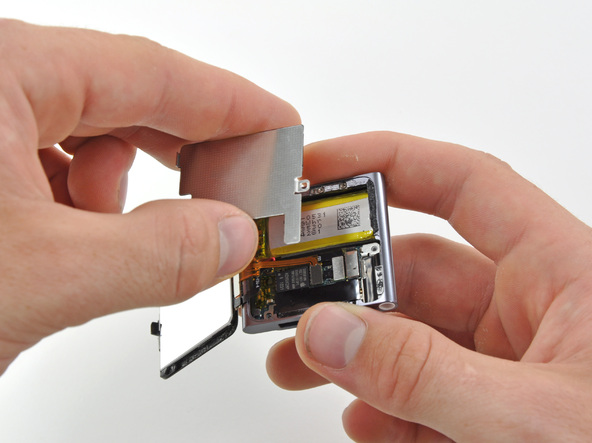

Изнутри плеер Nano очень сильно напоминает новый Shuffle; пространство поделено напополам между крошечной системной платой и аккумулятором.
6.
Отсоединяем шлейфы дигитайзера и передачи данных дисплея, после чего можно снять дисплей.

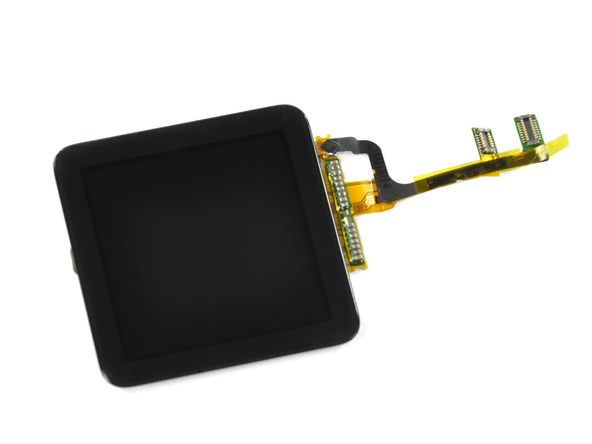

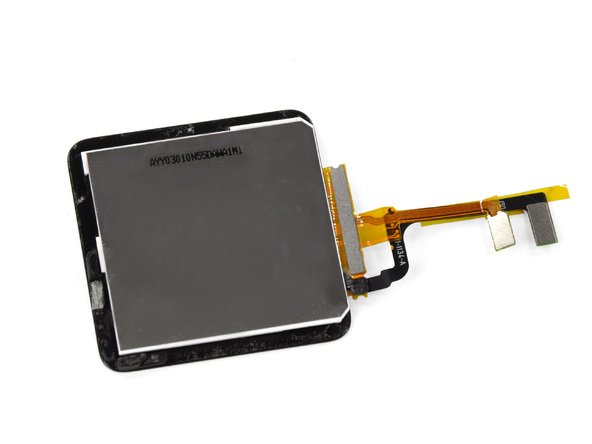

ЖК-дисплей с диагональю1,54 дюймаподдерживает функцию распознавания нескольких прикосновений, хотя каким образом можно комфортно разместить больше одного пальца на дисплее — загадка.
ЖК-дисплей имеет разрешение 240 x 240 пикселей. Это означает довольно скучное соотношение сторон 1:1. Экран также значительно меньше размером по сравнению с 2,2-дюймовым экраном 240 x 376 пикселей плеера Nano 5-го поколения.
Как и у родственных устройств iPhone 4 и iPod Touch, сенсорная панель, ЖК-дисплей и фронтальное стекло неотделимо скреплены.
7.
Модуль дисплея Nano занимает2,27 ммв толщину. Это даже тоньше2,93 ммдисплея нового iPod Touch и3,05 ммдисплея iPhone 4.
Плотность пикселей дисплея плеера Nano – 220 пикселей на дюйм (PPI), это наивысшая плотность пикселей для устройства Apple, не считая iPhone 4 / iPod Touch 4-го поколения. Это почти вдвое больше мизерной плотности пикселей iPad – 132 PPI!
8.

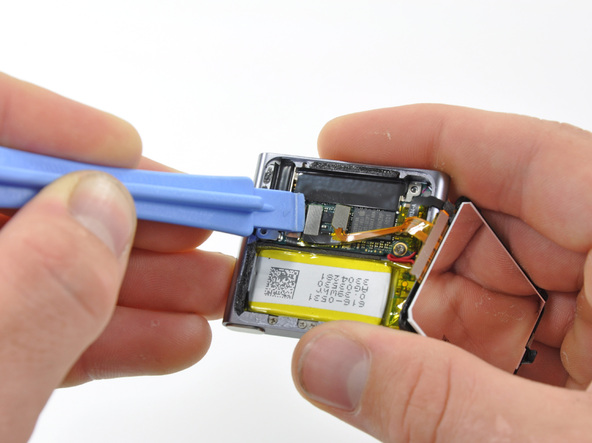

Теперь нужно отсоединить ещё один разъём шлейфа. На этот раз – шлейфа разъёма для наушников и кнопки включения / регулировки громкости.
Использование разъёмов вместо пайки намного упрощает ремонт устройства. Спасибо, Apple!

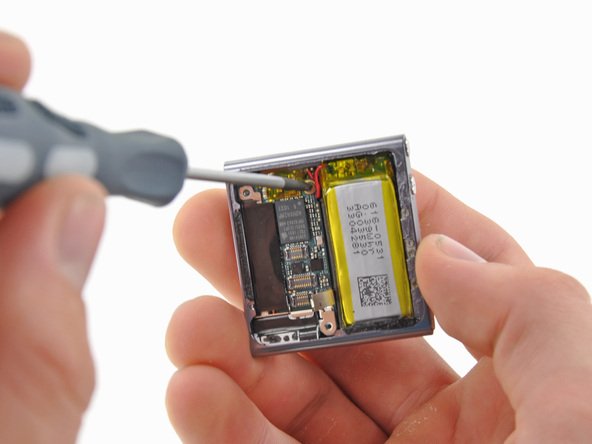

Выкручиваем винт крепления системной платы, и, наконец, её можно вытащить.
9.

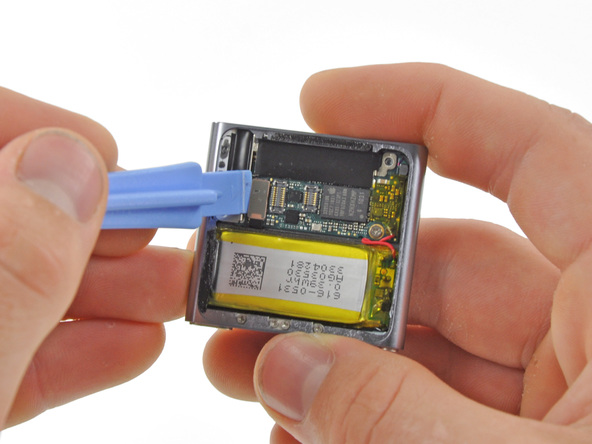

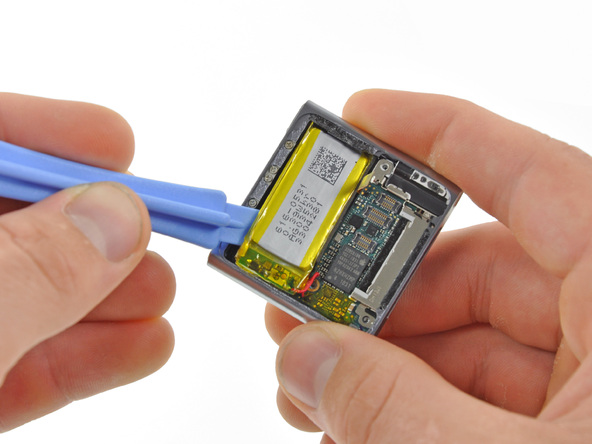

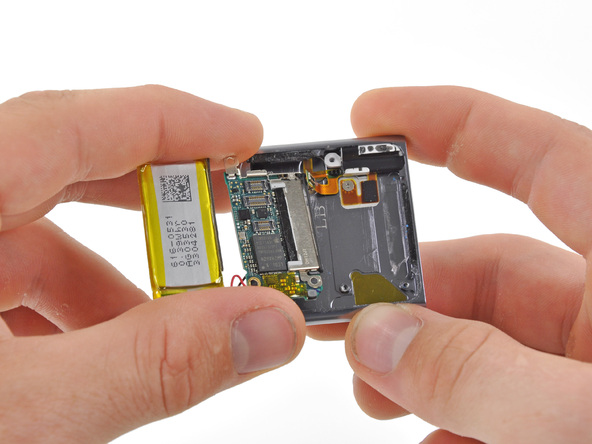

Аккумулятор в принципе можно поддеть пластиковым инструментом для разбора корпусов, но, к сожалению, он припаян к системной плате.
Номинальная мощность литий-ионного аккумулятора напряжением 3,7 В составляет 0,39 Вт-ч, что обеспечивает до 24 часов непрерывного воспроизведения музыки.
Если перевести это в ампер-часы, ёмкость аккумулятора Nano составит 105 мАч; для сравнения – ёмкость аккумулятора Shuffle 51 мАч.
У аккумулятора этого iPod Nano только 2 провода, красный и чёрный. У всех остальных моделей iPod Nano было 3 провода. Третий провод обычно шёл к терморезистору. По-видимому, аккумулятор iPod Nano достаточно маленький и скорость зарядки достаточно медленная, что проблемы перегрева не возникает.
Но лучше всего не заниматься ремонтом самостоятельно, а обратиться в сервисный центрв, где замена аккумулятора ipod nano 6 обойдётся вам недорого, а специалисты сделают всё очень качественно.
10.

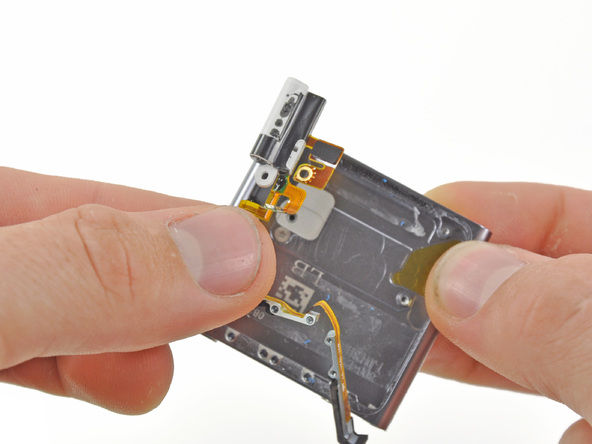

Контакты разъёма для наушников и кнопок соединены длинным, тонким шлейфом, который идёт вдоль внутреннего края корпуса Nano.

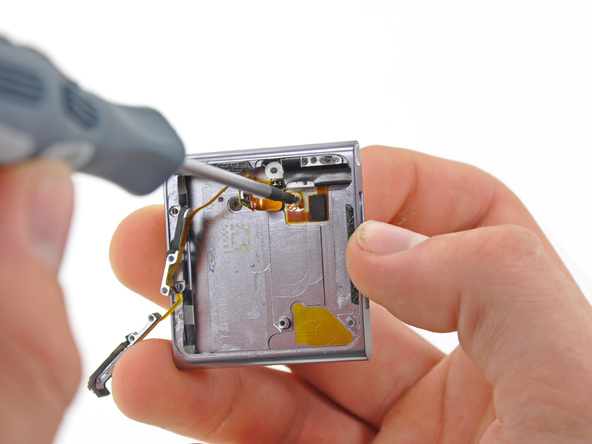

Контакты кнопок крепятся к верхнему краю корпуса 4 очень маленькими винтиками.

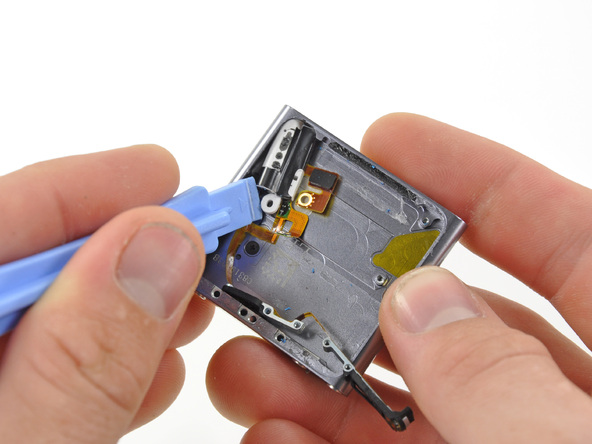

Выкручиваем ещё один винт и при помощи пластикового инструмента для вскрытия корпусов извлекаем разъём для наушников.
11.

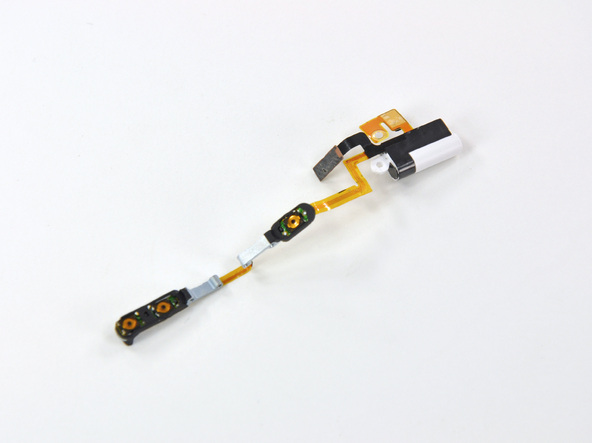

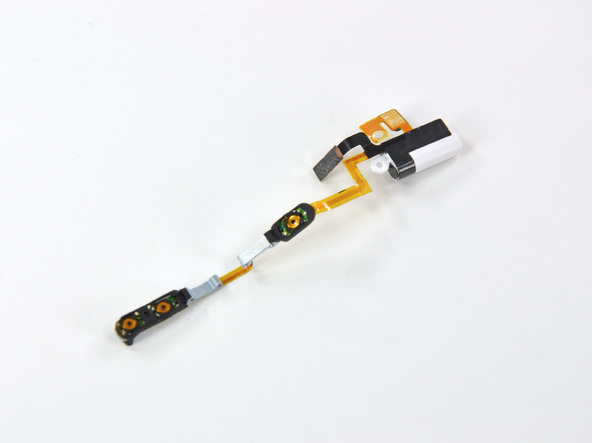

Разъём для наушников, кнопки регулировки громкости и кнопка режима сна находятся на одно и том же шлейфе, который обвивает Nano изнутри по периметру.
Как и в модели 5-го поколения, в новом Nano наушники используются в качестве антенны FM-радио. Причём в качестве антенны будут работать любые наушники.
Аппаратная регулировка громкости снаружи корпуса – новое, хотя и удобное, дополнение для Nano.
12.

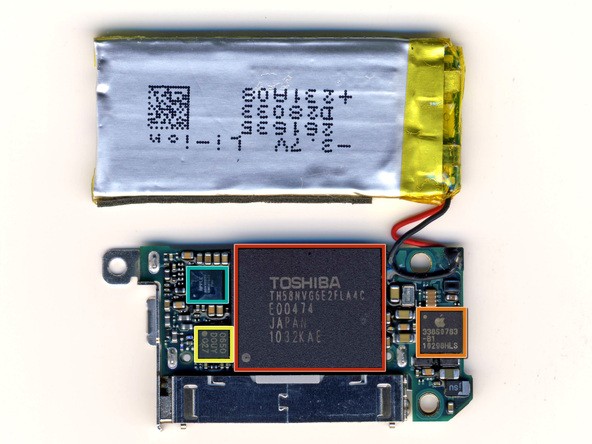

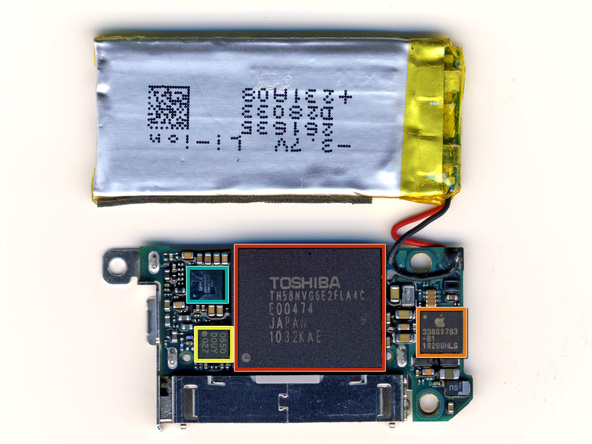

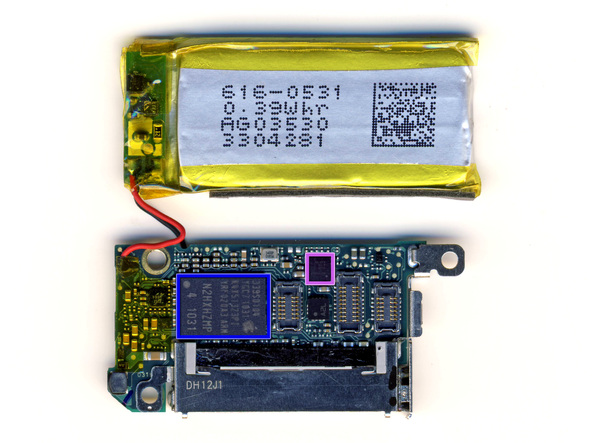

Интересные чипы на системной плате:
- NAND-флеш память Toshiba TH58NVG6E2FLA4C 8 Гб (обведена красным)
- Apple 33850859 C0E111022 (обведён бирюзовым)
- Контроллер питания Dialog D1830B (Apple 338S0783-B1 10298HLS) (обведён оранжевым)
- FM-приёмник 0650 D0UY 027 (обведён жёлтым)
- Apple 339S0104 YGC7 1031 K4X51323P1 YRF 020A3 ARM N2HXHZMP 4 1031 (обведён синим)
- 357589071025 A04 629749 (обведён розовым)
13.

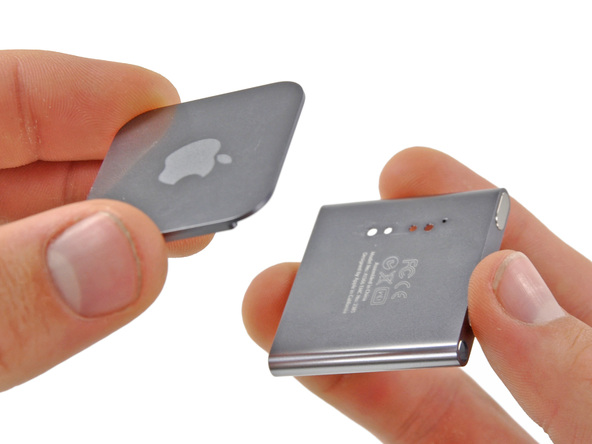

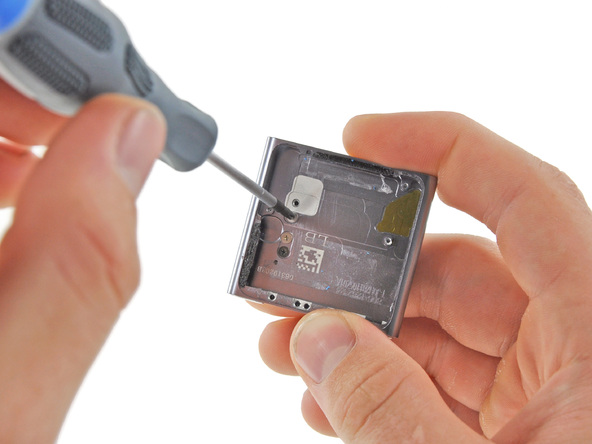

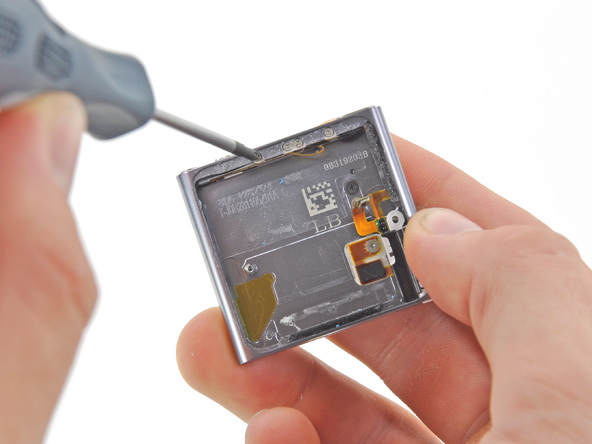

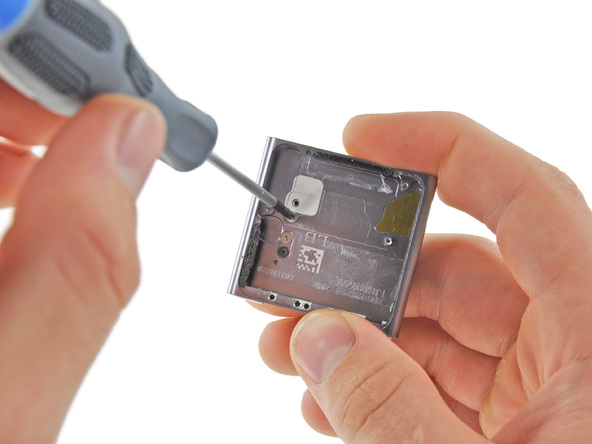

Выкручиваем ещё 3 шурупа крепления нового зажима iPod Nano.
Итого получается 11 шурупов. Довольно много для такого маленького устройства.
14.
Простота ремонта плеера Apple iPod Nano 6-го поколения: 5 из 10 (10 баллов означают максимальную простоту).
Плюсы:
- Разъёмы шлейфов позволяют легко отсоединить дисплей и разъём для наушников от разъёма на материнской плате.
- После снятия дисплея остальная часть устройства легко разбирается.
Минусы:
- Дисплей очень сложно снять без применения фена.
- Аккумулятор припаян к материнской плате, что неоправданно усложняет его замену.
